Zwischenachsausleger TiTAN 6500 / TiTAN 7500 / TiTAN 8500



Die WHM TiTAN Baureihe besteht aus Mähauslegern in Zwischenachskonstruktion, die den aktuellen Anforderungen für die Wartung von Straßen und Gräben entsprechen.











Mit Reichweiten von 7m (TiTAN 6500)

bis 9,5m (TiTAN 8500 T-G) und einer Transporthöhe unter 4 Metern und zahlreichen Optionen kann dieser Zwischenachsausleger in Kombination mit

verschiedenen Werkzeugen verwendet werden.





Zwei Schwenkzylinder, die mittels einer schweren Schwenkkette miteinander agieren, bieten einen Schwenkbereich von 210°.













In Kombination mit dem Überfahrrahmen wird der Zwischenachsausleger samt Rahmen innerhalb von 15 min vollständig entfernt bzw. montiert. Auf Wunsch können die Ausleger der TiTAN Baureihe auch mit einem festen Anbaurahmen geliefert werden.





Mit dem selbst entwickelten CAN-Bus-Controller und einem Joystick mit integriertem Mini-Joystick lässt sich der Zwischenachsausleger bequem und schnell bedienen.

Mit dem Farb-Touchscreen können alle Geschwindigkeiten der Zylinder separat und einfach eingestellt werden.



In der Standardausführung werden die Ausleger der Baureihe TiTAN mit einer verstellbaren Hochdruckpumpe für den Antrieb der Arbeitsgeräte sowie einer verstellbaren Hochdruckpumpe zum Betreiben des Auslegers geliefert. Da der Danfoss-Ventilblock in der Säule des Auslegers montiert ist, gibt es nur vier Hydraulikschläuche, die noch mit dem Ausleger schwenken.



Die Scherenkonstruktion zwischen Haupt- und

Gelenkausleger sowie am Ende des Gelenkauslegers gewährleistet, dass sich keine Totpunkte in der Auslegerbewegung befinden. Die Auslegerbewegung wird dadurch ruhiger und schneller.

Der standardmäßig mitgelieferte Überfahrrahmen ist an der Hinter- und Vorderachse des Traktors aufgehängt, so dass Torsionskräfte nicht auf den Hilfsrahmen des Traktors übertragen werden.





Optional können die Ausleger der TiTAN Baureihe mit einem zusätzlichen Gelenkarm zwischen dem 1. und dem 2. Arm ausgerüstet werden.

Dieser ermöglicht ein Vor- bzw. zurückschwenken von jeweils 20°.

Als Anbaugerät aus unserem Hause sind die Schlegelmäher WMK aufgrund ihrer durchdachten Konstruktion und großen Schlagkraft Ideal. Mit seinem soliden Rahmen, dem Pendelkopf, der Auswechselbaren Edelstahl- Haube und der einzigartigen Lagerung für Schlegel und Rolle kann dieser Schlegelmäher unter härtesten Bedingungen eingesetzt werden.

Übersicht Ausleger TiTAN 6500er:

TiTAN 6500

Standardausleger mit 2 Armen ohne Teleskop



TiTAN 6500 G

Standardausleger mit 2 Armen und zusätzlichem Gelenkarm



TiTAN 6500 T

Teleskopausleger mit 2 Armen; Teleskop: 1 Meter

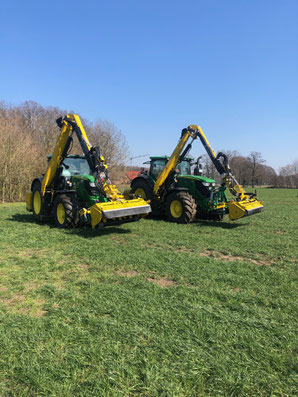

Bild: TiTAN 6500T-G mit Frontaggregat                          TiTAN 6500 T-G

                                                                                        Teleskopausleger mit 2 Armen und zusätzlichem Gelenkarm; Teleskop: 1 Meter

Übersicht Ausleger TiTAN 7500er:

TiTAN 7500

Standardausleger mit 2 Armen ohne Teleskop



TiTAN 7500 G

Standardausleger mit 2 Armen und zusätzlichem Gelenkarm



TiTAN 7500 T

Bild: TiTAN 7500 mit Frontaggregat                                     Teleskopausleger mit 2 Armen; Teleskop: 1 Meter



                                                                             TiTAN 7500 T-G

                                                                                        Teleskopausleger mit 2 Armen und zusätzlichem Gelenkarm; Teleskop: 1 Meter

Übersicht Ausleger TiTAN 8500er:

TiTAN 8500

Teleskopausleger mit 2 Armen Teleskop: 1,4 Meter



TiTAN 8500 G

Teleskopausleger mit 2 Armen und zusätzlichem Gelenkarm; Teleskop:1,4 Meter








Bild: TiTAN 8500 mit Heckaggregat
